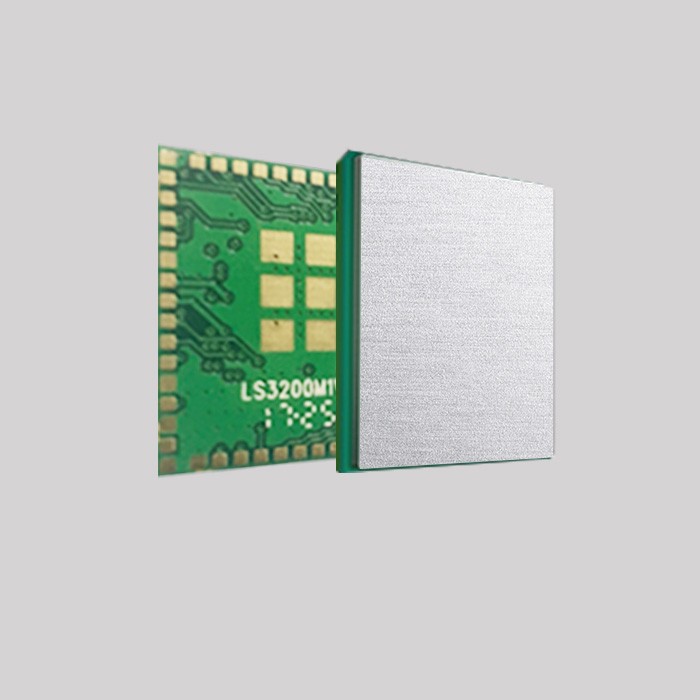

低功耗WiFi模塊LS3200M1
LS3200M1模塊采用TI最新的低功耗SimpleLinkWi-FiCC3200芯片設計，待機低至275uA，內置高性能ARMCortex-M4MCU，并包含多種外設，如并行攝像頭接口，I2S，SD/MMC，UART，SPI，I2C，ADC和GPIO。模塊支持802.11b/g/n無線標準，支持Station，AP和Wi-Fi直連模式。
- 型號： LS3200M1
l LS3200M1模塊采用CC3200芯片設計. ARM Cortex-M4內核80MHz,模塊包括所需的時鐘與SPI串行Flash
l 高級快速安全的硬件加密引擎， 其中包括
AES, DES, 和 3DES、SHA 和 MD5、循環冗余校驗 (CRC) 與校驗和
l 8 位并行攝像頭接口
l 1 個多通道音頻串口 (McASP) 接口， 支持 2 個 I2S 通道
l 1 個 SD/MMC 接口
l 嵌入式存儲器 (RAM)高達256KB
l 32 通道直接內存訪問 (DMA)
l 2 個通用異步收發器 (UART)
l 2個串行外設接口 (SPI)
l 4 個通用定時器 (GPTs)
l 1 個內部集成(I2C)
l 16 位脈寬調制 (PWM) 模式
l 1 個看門狗定時器
l 4通道12位模數轉換器(ADCs)
l 多達25個獨立可編程、 復用通用輸入輸出(GPIO) 引腳
l Wi-Fi 網絡處理器子系統
802.11 b/g/n 無線、 基帶， 中間層的訪問控制
l TCP/IP 協議棧
8個同時并發的TCP 或 UCP sockets
2個同時并發的TLS 和 SSL sockets
l 強大的加密引擎，用于與針TLS和SSL連接256位 AES 加密的快速、安全Wi-Fi和互聯網連接
l 基站、 訪問點 (AP) 和 Wi-Fi Direct? 模式
l WPA2 個人和企業安全性
l 發射功率
17 dBm +/-2dB at 11 CCK
13 dBm +/-2 dB at 54 OFDM
12 dBm +/-2 dB at MCS7
l 接收靈敏度
–85 dBm at 11 CCK
–72 dBm at 54 OFDM
–66 dBm at MCS7
l 應用數據的吞吐量
UDP: 16 Mbps
TCP: 13 Mbps
l 電源管理子系統
寬電壓模式: 2.7 to 3.6 V
l 在電壓3.6V低功耗電流消耗
實時時鐘 (RTC) 的休眠：7μA
低功耗深度睡眠 (LPDS) : 275μA
RX 流量 : 59 mA at 54 OFDM
TX 流量: 229 mA at 54 OFDM，最大功率
空閑連接（處于LPDS中）：825 μA @ DTIM=1
l 時鐘源
具有內部振蕩器的 40.0MHz 晶振
32.768kHz 晶振或外部 RTC 時鐘
l 工作溫度
環境溫度范圍： : –10°C to 60°C
