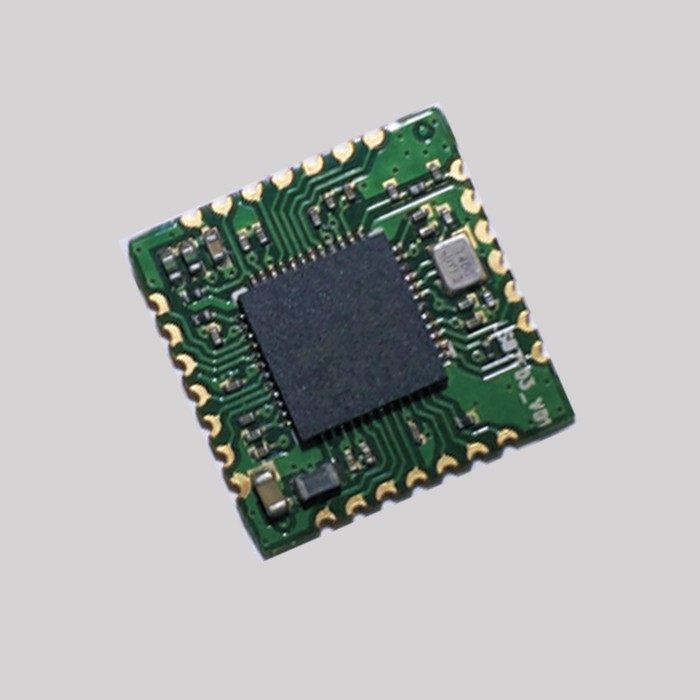

物聯網WiFi模塊
采用Realtek8711AF芯片設計，可對接亞馬遜云、阿里云等多種云服務
- 型號： LS87F03
n 模塊采用單芯片的 802.11b/g/n 完全兼容的無線局域協議
n 在20MHz通信帶寬下達到72.2Mbps接收速率
n 在40MHz通信帶寬下達到150Mbps接收速率
n 支持加密類型WEP,WPA,WPA2,WPS
n 支持快速配置連接WiFi路由及AP熱點模式
n 8.16KHz PCM采樣頻率
n 3.3V 工作電壓
n 1個高速度UART和1個調試UART串口
n 支持I2S，I2C接口
n 4路PWM輸出和1路ADC輸入
n 數據加密支持 MD5,DES,AES-128,AES-192 和 AES-256
n 內置1MB ROM, 2.5MB RAM
n 1MB外擴Flash
1. 主要應用
n 智能咖啡機、電飯煲、凈水器、空氣凈化器等家電產品
n 家庭健康器材、體脂健康稱等
n 無線智能門鈴、自動化家居、WiFi插座
n 語音識別玩具、遙控車等
n 工業設備數據收集與遠程控制
n 安全、監控、防盜等產品
工作額定電壓: 3.0~3.6V
最大額定電流: 450mA Max
IO最大負載電流: 50mA
平均工作電流: 70mA
啟動時間: 800ms(從開機到連接上路由獲得IP,視WiFi信號環境有所變化)
無線性能
發射測試通道2442MHz
Mode | CONDITION | EVM(dB) | MIN | TYP | MAX | UNIT |
802.11 B | DC=3.3V | <-18 | 16.5 | 18 | 19.5 | dBm |
802.11 G | DC=3.3V | <-28 | 14.5 | 16 | 17.5 | dBm |
802.11 N | DC=3.3V | <-28 | 13.5 | 15 | 16.5 | dBm |
發射中心頻率精度 | -10 | +10 | PPM |
接收靈敏度PER測試通道2442MHz
Mode | CONDITION | MIN | TYP | MAX | UNIT |
802.11 B | DC=3.3V | -85 | dBm | ||
802.11 G | DC=3.3V | -72 | dBm | ||
802.11 N | DC=3.3V | -66 | dBm |
